Servo ile sürüşten vazgeçmemle birlikte difransiyel sürüş ile ilgilenmem gerekti. Kınematik ve matematik bilgim oldukça temel olmasına rağmen biraz araştırınca difransiyel sürüşü ilgilendiren denklemler konusunda biraz fikir sahibi oldum. Burada gidilen mesafe açısından istenilen açıları dönmek için ne yapmak gerekir buna değineceğim. Zaman, hız ve ivmelenme burada bahsedeceklerim içersinde yer almıyor belki ileride bunlar üzerinde zaman harcama fırsatım olduğunda değinebilirim. Sorunumuza şöyle bakalım iki tekerlekli bir aracı nasıl istediğimiz açıda döndürebiliriz? Örneğin bir tekerlekli sandalyeyi 90 derece sola döndürmek için hangi tekerleği ne kadar döndürmek gerekir? Bunun gibi basit soruların cevapları robotun hareketi ile ilgili sorularımızın da cevaplarını oluşturuyor olucak.

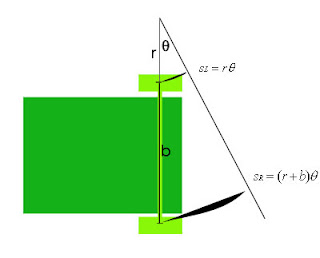

Konuya pivot noktasından başlayalım örneğin bir köşeyi almak istiyorsunuz ama burada 90 derecelik direk dönüşler yerine ark çizmek işimize gelecektir. O zaman bu ark'ı nereye göre çizeceğiz. Bir sütunun etrafından köşeyi sola doğru alacağımızı hayal edersek sütun bizim pivot noktamız oluyor. "r" sütun ile sol tekerlek arasındaki mesafemiz olarak ve "b" yi de iki tekerleğin merkez noktaları (şaftı) arasındaki mesafe olarak kabul edersek.
"SL" Sol tekerleğin gideceği mesafe "SR" ise Sağ tekerleğin gideceği mesafe oluyor. Böylece "Q" açısında yuvarlak bir dönüş için gerekenleri temel olarak tamamlamış oluyoruz. PID veya PWM motor kontrolü ile birlikte ilk denemelerimi yakında paylaşıyor olurum. Bir sonraki merak konum ise zaman, ivmelenme, hız gibi etkenlerin de dahil olduğu daha az hata payı barındıran modeller nedir?
